Реле напряжения: что это такое и почему без него сгорит бытовая техника

Практика показывает суровую статистику: девять из десяти сгоревших плат управления в стиральных машинах и холодильниках отправляются на свалку из-за аномалий в электросети. Владельцы квартир уверены в безопасности, глядя на ровный ряд пластиковых переключателей в коридоре. Это опасная иллюзия. Чтобы защитить дорогостоящее оборудование, требуется специализированная автоматика, а для ее грамотного подключения часто требуются профессиональные услуги электрика, способного провести ревизию всего распределительного узла.

Обыватели путают защитные устройства. Термины сливаются в единый гул: УЗО, дифавтомат, стабилизатор. Реле напряжения (РН) остается в тени, пока не происходит авария. Эта статья детально разберет механику возникновения скачков тока, логику работы защитных модулей и даст алгоритм выбора подходящего номинала для жилого помещения.

Иллюзия безопасности: почему автоматы не защищают телевизоры

Стандартный автоматический выключатель, установленный в электрический щиток, выполняет строго определенную функцию. Он защищает кабель. Медный или алюминиевый проводник, замурованный в стену, имеет предел пропускной способности. Если включить одновременно чайник, духовку, обогреватель и фен, ток превысит допустимую норму. Кабель начнет греться. Изоляция расплавится. Возникнет короткое замыкание.

Автомат отслеживает именно перегрузку по амперам. Если вместо положенных 220 Вольт в розетку придет 380 Вольт, но сила тока останется в пределах номинала автомата (например, 16 Ампер), пластиковый тумблер не шелохнется. Он пропустит убийственный заряд дальше. Итог печален. Сгорит блок питания компьютера, задымится телевизор, выйдет из строя компрессор кондиционера.

Совет эксперта:
– Как мастер по восстановлению электроники, я регулярно вижу сгоревшие варисторы на платах. Варистор – это маленькая деталь, которая принимает удар перенапряжения на себя, сгорая ради спасения остальной схемы. Но при длительном скачке сгорает и он, и процессор. Замена платы управления инверторного холодильника обходится в десятки тысяч рублей. Установка одного отсекателя напряжения в щит стоит в десять раз дешевле. Это банальная математика.

Анатомия катастрофы: откуда берутся 380 Вольт в розетке

В жилые многоквартирные дома приходит трехфазная сеть. Это три фазных провода и один общий нулевой. Внутрь квартиры заводится одна из фаз и ноль. Разница потенциалов между фазой и нулем дает привычные 220 Вольт. Разница между двумя фазами составляет 380 Вольт.

Главная угроза – отгорание нуля

Нулевой проводник в подъездном распределительном узле несет колоссальную нагрузку. Со временем контакт ослабевает, металл окисляется, винтовые зажимы расшатываются. Происходит нагрев. В критический момент контакт полностью разрушается. Это явление называют отгоранием нуля.

Связь с общим нулем обрывается. Ток начинает течь по пути наименьшего сопротивления – через соседние квартиры, подключенные к другим фазам. Образуется последовательная цепь из приборов разных потребителей, подключенная к 380 Вольтам. Напряжение распределяется пропорционально сопротивлению техники. В квартире, где горела одна энергосберегающая лампочка, напряжение подскочит до 340-380 Вольт. Лампочка взорвется. В соседней квартире, где работал мощный обогреватель, напряжение упадет до 100 Вольт. Обогревателю ничего не будет, а вот холодильник от такого падения гарантированно сломается.

Грозовые разряды и старая инфраструктура

Скачок напряжения возникает не только из-за ветхой проводки. Разряд молнии вблизи воздушной линии электропередач индуцирует кратковременный, но мощный импульс. Напряжение возрастает до тысяч вольт на доли секунды. Автоматы физически не успевают среагировать на такую скорость. Аварии на подстанциях, переключения мощных промышленных потребителей по соседству также провоцируют резкие колебания сети.

Реле напряжения: таможенный контроль электросети

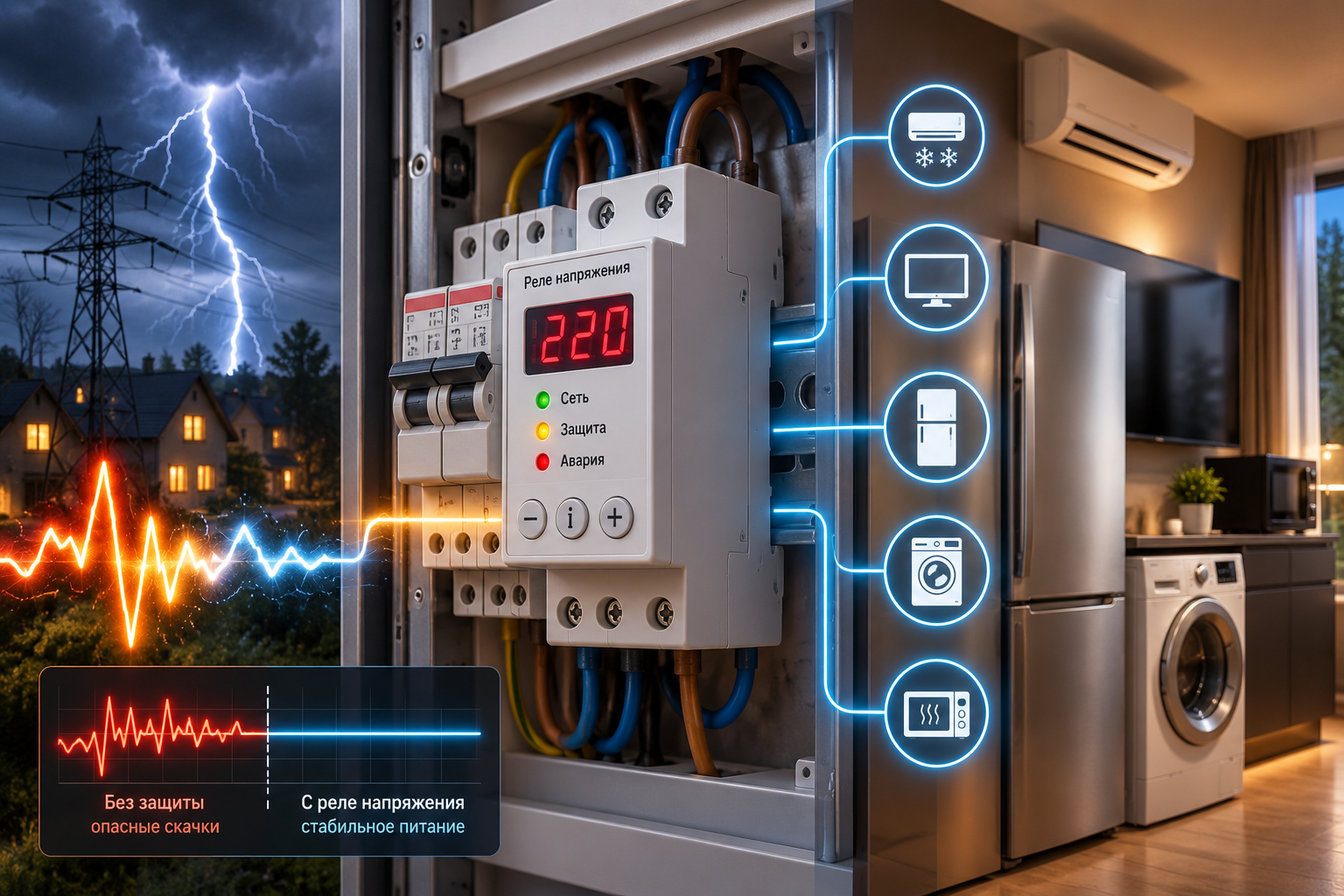

Реле напряжения (УЗМ, устройство защиты многофункциональное) – это автоматический прибор, который непрерывно измеряет вольтаж в сети. Внутри компактного корпуса из термостойкого пластика находится микроконтроллер и мощный электромагнитный расцепитель.

Принцип работы строится на жестком фейсконтроле. Микропроцессор каждую миллисекунду анализирует входящую синусоиду. Заданы четкие границы. Нижний порог обычно устанавливается на 190 Вольт. Верхний порог – на 245 Вольт.

Пока параметры находятся в зеленой зоне, контакты замкнуты. Ток беспрепятственно поступает к бытовым приборам. Как только микроконтроллер фиксирует выход за установленные рамки, он подает сигнал на катушку. Электромагнит мгновенно размыкает силовые контакты. Квартира обесточивается. Защита бытовой техники активирована. Прибор продолжает мониторить линию. Когда показатели возвращаются в норму, запускается таймер задержки включения. По истечении заданного времени контакты снова смыкаются. Свет загорается.

Сравнительный анализ защитной автоматики

Для понимания архитектуры безопасности щитка необходимо разграничить зоны ответственности каждого прибора.

Тонкости выбора: расчет мощности и характеристик

Покупка реле напряжения требует точного расчета. Ошибочно выбранный номинал приведет к постоянным ложным срабатываниям или расплавлению самого защитного модуля.

Расчет Ампер: правило 20 процентов

Главный критерий – номинальный ток, который способны пропустить через себя контакты устройства без перегрева. Вводной автомат в квартиру всегда ограничивает максимальную нагрузку. Если на вводе стоит тумблер номиналом 32 Ампера, значит, через щиток не пройдет ток больше этого значения.

Реле напряжения должно выдерживать большую нагрузку, чем вводной автомат. Контакты изнашиваются, подгорают при частых срабатываниях. Необходимо брать запас минимум в одну ступень, а лучше – на 20-30 процентов больше.

Схема подбора выглядит так. При вводном автомате на 25А устанавливается реле на 32А. При вводе на 32А требуется РН на 40А. Если вводной автомат рассчитан на 40А, защита берется на 50А или 63А. Покупка модуля на 63 Ампера перекрывает потребности 99 процентов стандартных квартир.

Настройка таймера: зачем нужна задержка включения

Люди часто задают вопрос о причине, по которой свет не включается сразу после нормализации параметров сети. Это критически важная функция для защиты компрессорного оборудования.

Холодильники и кондиционеры перекачивают хладагент (фреон) под высоким давлением. Когда подача энергии резко прекращается, давление в системе остается неравномерным. Если подать ток через пять секунд, двигатель компрессора попытается запуститься, но не сможет преодолеть сопротивление сжатого газа. Обмотки ротора начнут нагреваться. Ток растет. Произойдет межвитковое замыкание. Двигатель сгорит.

Давлению нужно время для выравнивания. Обычно требуется от трех до пяти минут. Именно поэтому на отсекателях напряжения предусмотрена ручная регулировка времени задержки включения. Для домов с обилием климатической техники выставляется интервал 300-400 секунд.

Совет эксперта:
– Никогда не оставляйте заводские настройки реле без внимания. Производители часто ставят задержку в 10 секунд. Для телевизора или роутера это не страшно. Но для старенького холодильника, который не оснащен собственной встроенной тепловой защитой, повторный пуск через 10 секунд станет последним в его жизни. Сразу выставляйте 5 минут.

Дополнительные функции: термозащита и экраны

Современные модели эволюционировали. Наличие цифрового дисплея стало стандартом. Экран в реальном времени показывает текущий вольтаж. Это помогает понять качество поставляемой энергии. Владелец видит постоянные просадки до 190 Вольт вечером и понимает причину тусклого света.

Термозащита – вторая важнейшая опция. Внутри корпуса устанавливается датчик температуры. Если винтовые клеммы затянуты плохо, контакт начинает греться. При достижении критической температуры (обычно 80 градусов Цельсия), датчик принудительно отключит нагрузку. Это предотвращает расплавление пластикового бокса на DIN-рейке и последующий пожар в коридоре.

Правила монтажа: место в щитке

Устройство крепится на стандартную DIN-рейку. Металлическая планка удерживает модуль с помощью пластиковой защелки. РН устанавливается сразу после счетчика электроэнергии и вводного автомата, но до групповых защитных тумблеров. Весь ток, поступающий в жилье, должен пройти через фильтр.

Самостоятельное подключение связано с риском. Работа под напряжением смертельно опасна. Затяжка винтовых клемм требует определенного усилия. Слабый контакт приведет к нагреву и искрению. Перетянутый винт сорвет резьбу или перерубит жилу кабеля. Для обеспечения надежного контакта используются динамометрические отвертки и специальные пресс-клещи для обжима многопроволочных жил наконечниками (НШВИ).

Часто задаваемые вопросы

1. Спасает ли отсекатель напряжения от прямого удара молнии?
Нет. От сверхмощных импульсов, измеряемых в киловольтах, защищают УЗИП (устройства защиты от импульсных перенапряжений). Реле физически сгорит вместе со щитком. Оно предназначено для защиты от скачков промышленной частоты (до 400 Вольт).

2. Можно ли поставить реле в розетку, а не в щит?
Да. Существуют розеточные модели. Они вставляются в обычную розетку, а вилка техники подключается уже в них. Это выход для людей, живущих в съемных квартирах без возможности перебрать общий щиток. Недостаток – защищается только один конкретный прибор, а не все помещение.

3. Если напряжение постоянно скачет, реле будет постоянно щелкать?
Верно. Прибор будет добросовестно отключать линию десятки раз за вечер. Жить в таком режиме невозможно. Если сеть хронически нестабильна (особенно в частном секторе), требуется установка полноценного стабилизатора, который выравнивает синусоиду без разрыва цепи.

Заключение

Отгорание нулевого проводника происходит без предупреждения. Техника сгорает за доли секунды, оставляя владельца с запахом горелого пластика и огромными чеками на восстановление плат управления. Модуль защиты, занимающий два-три места на металлической рейке, работает как надежный фильтр. Он не пропустит разрушительный потенциал к чувствительной микроэлектронике. Инвестиция в один небольшой прибор несоизмерима с потерями от выхода из строя кухонного гарнитура техники.

Не откладывайте ревизию электрооборудования. Оцените состояние защитной автоматики, проверьте наличие контроля вольтажа. Если возникают сомнения в надежности проводки или требуется грамотный подбор оборудования, всегда можно обратиться за профессиональной консультацией и помощью в RemontGis, чтобы гарантировать долгую и безопасную жизнь домашней электронике.
